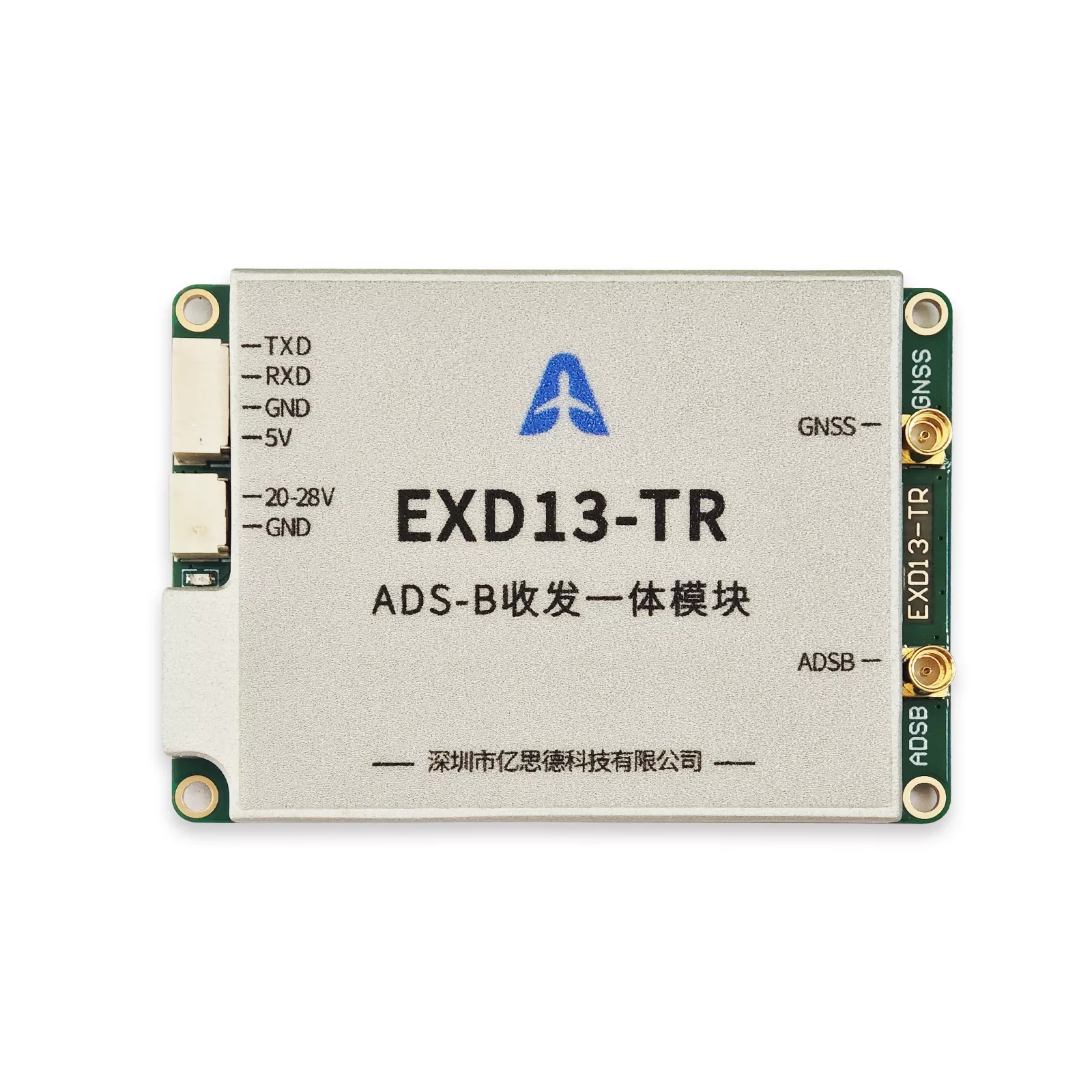

EXD13-TR 是一款专门应用于无人机领域和小型载人航空器的高集成小体积 ADS-B收发一体模块。它具备体积小、重量轻、高度集成（集成了 ADS-B out、 ADS-B in、GNSS 定位模块、高精度气压传感器等）、发射功率（10W、20W、40W）、整机功耗低的优势，特别适用于无人机机载或小型航空器等对体积、功耗和重量要求严格的场合。

EXD13-TR 完全符合 DO-260B 标准， 内置 GNSS 和气压传感器，可以完全独立于飞行器工作，仅需给模块提供电源即可，不需要对原有飞机进行改装，使用非常便捷。同时模块自带 UART TTL 通信接口，可以和飞控计算机进行通信，从飞控中获取飞行器的导航位置信息进行广播，从而模块不需要单独外接 GNSS 天线。模块带有 4 个 2mm 定位孔和两个 MMCX 天线接口，方便机舱内固定和外接天线。

特征

• 符合 DO-260B

• 收发一体或者单发射

• 发射功率 40dBm、43dBm、46dBm（10W、20W、40W）

• ADS-B 接收灵敏度-90dBm， 可视距离 200km

• 集成 GNSS 模块，支持 SBAS，水平定位精度优于 2.5 米

• 集成气压传感器提供气压高度和爬升率

• USART TTL 据通信接口， 波特率 115200-921600

• 信号类型：1090ES或UAT978断续振荡信号（DF17/DF18）

应用领域

• 无人机 ADS-B out

• 无人飞艇、浮空平台、探空气球、 小型通航飞机

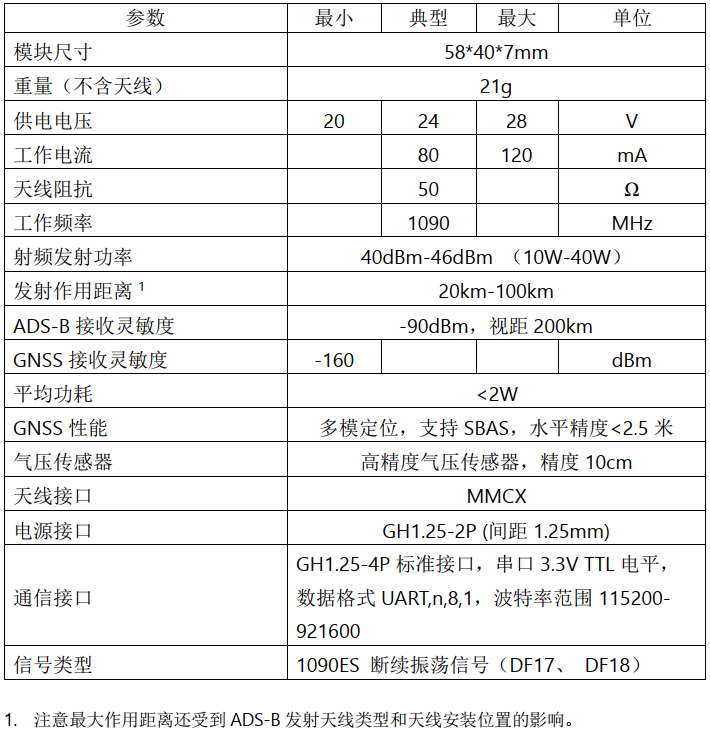

规格参数

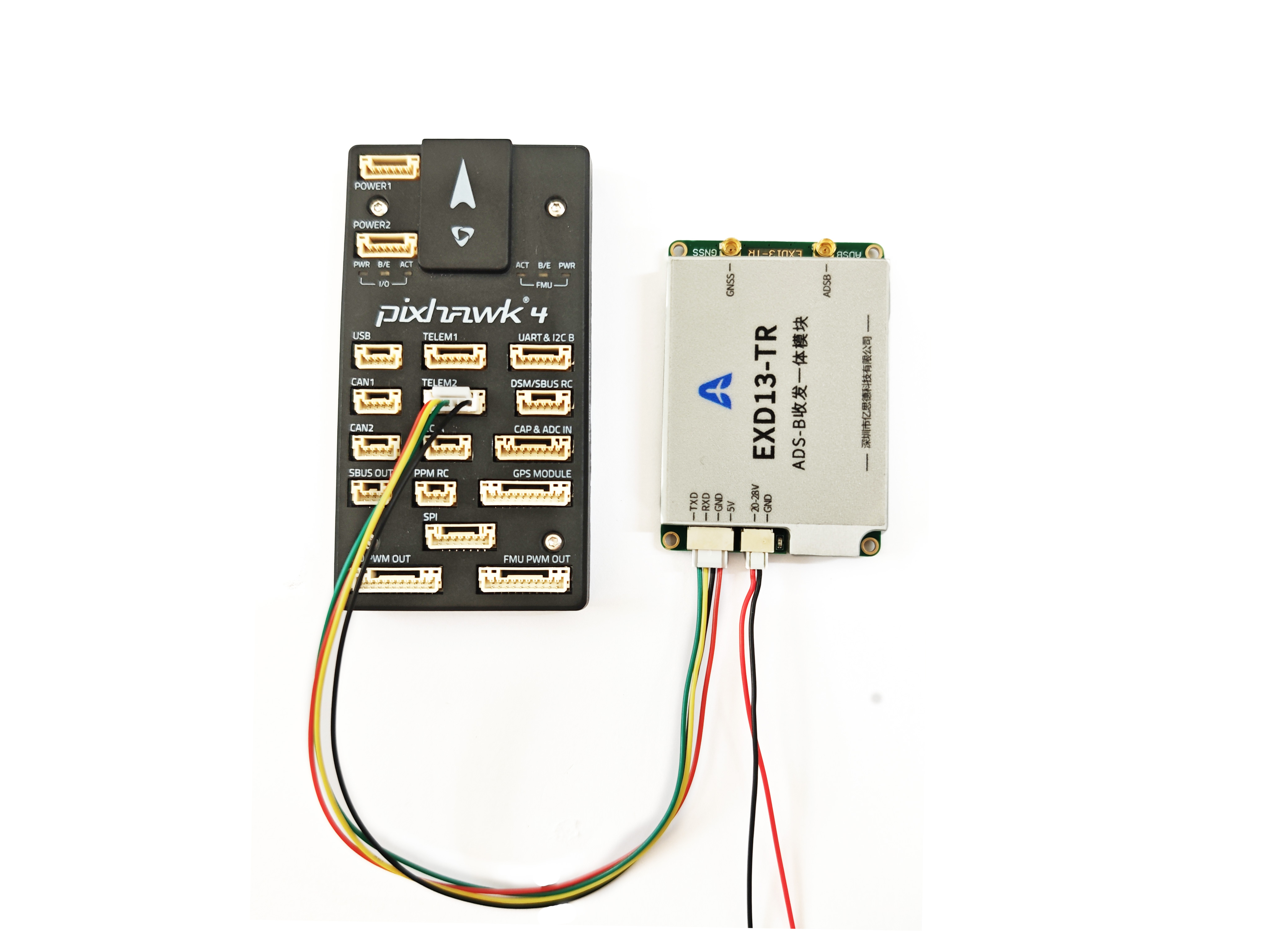

硬件连接

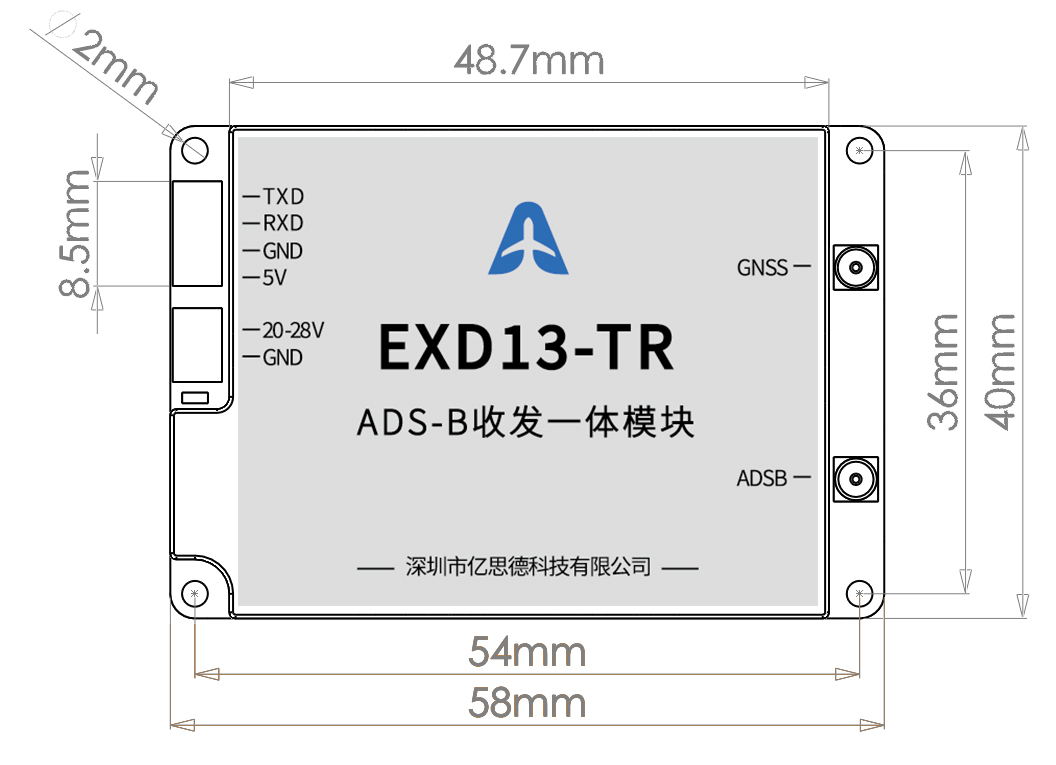

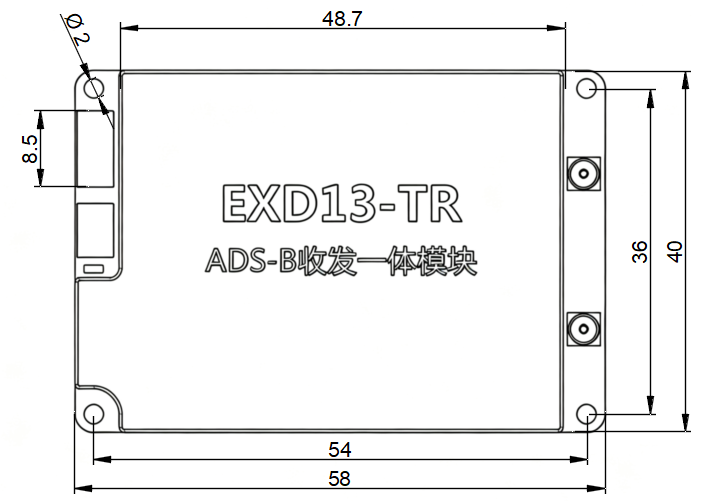

机械尺寸（单位：mm）
